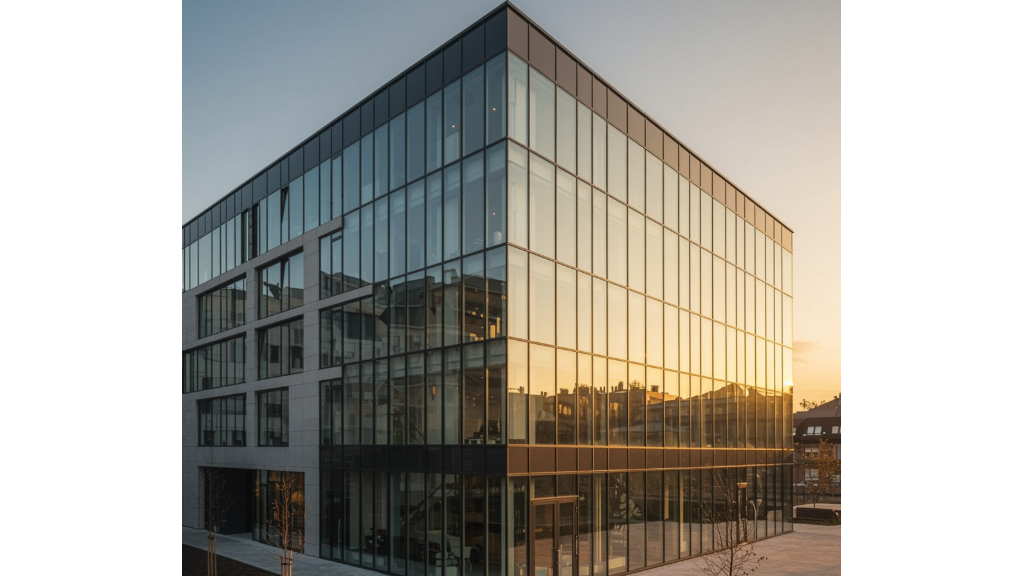

کرتین وال، این نما به “دیوار پرده” نیز معروف است و یکی از زیبا ترین نماهای مدرن جهت پوشش دهی نمای خارجی ساختمان است. نمای لامل یا همان کرتن وال، یکی از نماهای مدرن ساختمانی است، که ساختاری خود ایستا دارد. در این روش سنگینی وزن شیشه بر روی سازه کرتن وال یا همان لامل‌ها و شاسی کشی‌های مربوطه است و هیچ گونه بار مرده‌ای را بر ساختمان تحمیل نمی‌کند. نمای کرتینوال، نمایی شیشه‌ای است که در صورت نصب صحیح، سنگینی حاصل از وزن شیشه‌ها و بار انرژی‌های حاصل از باد، طوفان و بارندگی‌ها، معمولا بر روی پوسته خارجی نمای ساختمان است و متوجه خود ساختمان نمیشود. در این نما از پروفیل های آلومینیومی (لامل) طراحی شده و از شیشه برای پرکردن فضای بین فریم های آلومینیومی استفاده می شود. در نمای کرتین وال لامل ها به دو بخش افقی و عمودی تقسیم می شوند. لامل های افقی ترنسم و لامل های عمودی مولیون نام دارند. در اجرای نمای کرتین وال، به طور معمول ترنسم (لامل افقی) نسبت به مولیون (لامل عمودی) طول بیشتری دارد ولی عرض آنها برابر می باشد. وجود این اختلاف سایز در طول لامل ها به این خاطر است که بیشتر بار شیشه بر روی مولیون (لامل عمودی) خواهد بود، اما در بعضی از نماها طول ترنسم و مولیون را برابر در نظر می گیرند و این موضوع بسته به دیدگاه طراحان آن می باشد.

تفاوت بین سیستم های کرتین وال، در نحوه فیکس کردن شیشه در فضای مابین لامل ها است. این تفاوت در تثبیت کردن شیشه باعث متفاوت شدن ظاهر خارجی نما می شود.کرتین وال انواع و اقسام و زیادی دارد و پر کاربردترین آن‌ها که حتما شما هم زیاد در ساختمان‌های ساخته شده در کوچه‌ها و خیابان‌های اطراف محل زندگی‌تان دیده‌اید، نماهای کرتین وال شیشه‌ای هستند. در زیر 4 نوع مختلف از این سیستم را شرح خواهیم داد.

در نمای کرتین وال بدون فریم از درپوش در سطح خارجی نما استفاده نمیشود. از چسب های استراکچرال برای تثبیت شیشه در فضای بین لامل های استفاده میگردد. بعد از مدول بندی با لامل ها، شیشه ها مجددا در کلاف آلومینیومی قرار گرفته و در بین لامل ها تثبیت می گردد. در نتیجه سطح خارجی نسبتا یکنواختی از شیشه ایجاد میشود.

در نمای فیس کپ (درپوش دار) پس از نصب لامل های افقی و عمودی، شیشه ها بین این لامل ها نصب میشوند. سپس شیشه ها با اتصال درپوش(cap) با دماغه لامل در محل خود نصب میگردند. درپوش های مورد استفاده دارای رنگ و شکل های متنوع (مستطیل، گرد و …) و با طول عمق متفاوتی قابل اجرا هستند.

این روش ترکیبی از فیس کپ و نمای فریم لس است که ظاهر متفاوتی به نمای خارجی ساختمان می بخشد. در سیستم نیمه فریم می توان با توجه به طرح معماری به منظور تثبیت شیشه در یکی از جهات افقی یا عمودی از درپوش و در جهت دیگر چسب یا لاستیک استفاده نمود.

سیستم یو چنل را میتوان زیرمجموعه ای از نمای فریم لس یا فول فریم لس بشمار آورد با این تفاوت که در این روش از کلاف آلومینیومی دور شیشه استفاده نمیشود. با استفاده از اسپیسر مخصوص شیشه و قرار گرفتن این قطعات بصورت پازلی در فضای خالی داخل اسپیسر و استفاده از چسب استراکچرا، به نمایی مشابه با فریملس میرسیم. قیمت تمام شده این روش پایین تر از روش بدون فریم است.

از ویژگی‌های نمای کرتین وال، می توان به عایق صوتی، حرارتی و رطوبتی نام برد. این ویژگی ها در نمای خارجی ساختمان، باعث افزایش نور داخلی ساختمان و کاهش مصرف انرژی برق و گاز می‌شود. این روش باعث ایجاد زیبایی بصری خاصی برای ساختمان های تجاری و اداری بلند مرتبه در سطح شهر می شود.

از آنجایی که سازه‌هایی بسیار سبک هستند و بار کلی وارد بر ساختمان را کاهش می‌دهند، بنابراین مقاومت خوبی در برابر زلزله دارند. نصب و اجرای این نما بسیار آسان‌تر از نصب سایر نماهای ساختمانی است. از نظر قیمت، نسبت به دیگر نماهای ساخمانی ارزان تر است و سریع تر نصب و مونتاژ می گردد.
